두기텍 LM가이드 블록은 4방향 등하중형이라 레이디얼 · 역레이디얼 · 횡방향 어느 쪽으로 하중을 받아도 정격하중이 같습니다. 그래서 블록마다 |P|와 |Pt| 중 큰 값을 구하고, 그중 가장 큰 하중(Pmax)으로 수명과 정적안전계수를 계산합니다. P가 - (마이너스)이면 블록을 레일에서 들어 올리는 방향(역레이디얼)입니다.

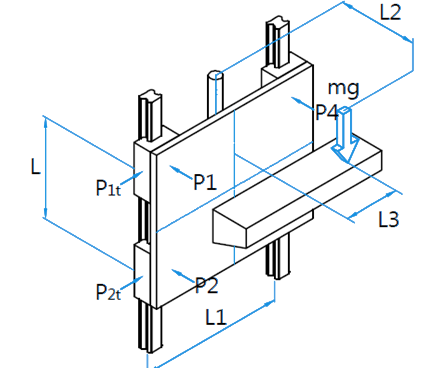

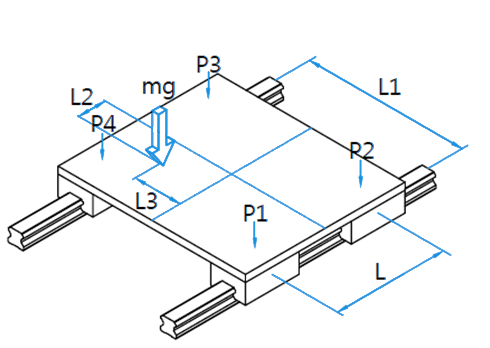

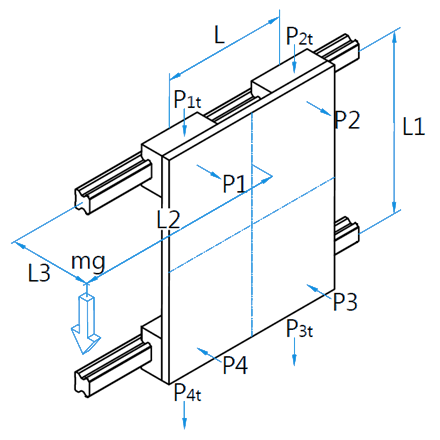

설치 방식을 고르면 치수 기호(L · L1 · L2 · L3)와 계산식이 여기에 나옵니다.
| 형번 | 시리즈 | 사이즈 | 동정격하중 C (kgf) | 정정격하중 C0 (kgf) | 판정 |
|---|
※ 참고용 계산입니다. 블록 4개(레일 2줄 × 블록 2개) 기준이며, 등속운동·정지시의 계산식에 가감속·충격은 하중계수로 반영합니다. 4방향 등하중형 블록 기준으로 가장 큰 하중(Pmax)을 사용해 수명 L = (fh · ft · fc · C ÷ (fw × Pmax))³ × 50 km (경도계수 fh · 온도계수 ft · 접촉계수 fc는 1로 계산), 정적안전계수 fs = C0 ÷ Pmax가 2.0 이상이면 적합으로 봅니다. 실제 선정은 모멘트 하중, 설치 정밀도, 윤활, 온도 등을 함께 고려해야 하므로 최종 선정은 문의해 주세요.
이 조건으로 기술 문의 →
