볼 스플라인의 구조

볼 스플라인은 스플라인 축(Shaft) 외경에 정밀하게 가공된 궤도 홈을 따라 강구(Ball)가 무한 순환하며 구름 운동을 하는 직동 시스템입니다. 너트(Nut)와 축이 강구를 매개로 결합되어 있어 금속 간의 직접적인 마찰이 발생하지 않으며, 그로 인해 마모가 적고 움직임이 매우 부드럽습니다.

가장 핵심적인 구조적 특징은 '토크(회전력)의 전달'입니다. 볼이 축의 홈에 단단히 맞물린 상태로 구동하기 때문에, 정밀한 직선 운동을 수행하는 동시에 회전하는 힘까지 헛돌지 않고 정확하게 전달할 수 있습니다.

TBI 볼 스플라인의 핵심 특징

POINT 01

고부하 용량 (High Load-Carrying Capacity)

TBI 스플라인 축의 모든 홈은 완벽한 40° 접촉각을 형성하도록 정밀 연삭됩니다. 이러한 40° 접촉 설계는 부하 용량과 강성을 크게 증가시켜 더 큰 모멘트 하중을 안정적으로 처리할 수 있도록 고안되었습니다.

POINT 02

제로 백래시 (Zero Angular Clearance / Backlash)

TBI 스플라인 축의 홈은 완벽한 고딕 아치(Gothic arch) 형태로 정밀 연삭됩니다. 이 설계는 변형을 유발할 수 있는 클리어런스를 완벽하게 제거하므로 높은 정밀도를 요구하는 애플리케이션에 가장 적합합니다.

POINT 03

높은 감도 (High Sensitivity)

TBI 고유의 40° 앵귤러 접촉 설계는 최소한의 마찰력으로 구동하도록 제작되었습니다. 이를 통해 뛰어난 강성을 유지하면서도 최고 수준의 감도를 동시에 발휘하여 부드러운 움직임을 제공합니다.

POINT 04

고강성 (High Rigidity)

넓은 접촉각(Contact angle)과 적절한 수준의 예압(Preload) 설정이 결합되어, 구동 시 높은 토크와 모멘트 강성을 안정적으로 제공합니다.

POINT 05

쉬운 유지보수 및 조립 (EZY Mount on Design)

TBI 볼 스플라인은 유지보수가 쉽고 간단하게 설계되었습니다. 특수 볼 리테이닝(Ball retaining) 설계가 적용되어, 장비 분해 등 스플라인 축에서 너트를 분리해야 할 상황이 발생하더라도 기존 너트와 달리 내부의 강구(Steel balls)가 외부로 쏟아지지 않아 안전하고 편리한 작업이 가능합니다.

볼 스플라인 형번구성

1

2SL

3T

4H

520

6Z1

7RD

*

81000

9L

10H

11RD

12너트 개수
한 축(Shaft)에 장착되는 너트의 개수

2SL시리즈명
SL : 볼 스플라인

3T유형
T : 실린더형 너트포함
F : 플랜지형 너트포함

4H축타입
무기호 : 중실축
H : 중공축

520축경 (mm)
6, 8, 10, 13, 16, 20, 25, 30, 40, 50

6Z1예압 등급
무기호, ZO : 보통예압
Z1 : 경예압
Z2 : 중예압

7RD너트의 후처리
무기호 : 후처리 없음
RD : 레이던트

81000전체길이
전체길이 (mm)

9L가공유무
L : 미가공품
D : 가공포함

10H정밀도 등급
무기호 : 보통급 (N)
H : 상급
P : 정밀급

11RD축의 후처리
무기호 : 후처리 없음
RD : 레이던트

💡 주문 예시

2SLF16*500LH
플랜지형 너트(SLF) / 축경 Ø16 / 너트 2개 장착 / 전체 기장 500mm / 상급(H) / 후가공없음

주요 적용 분야 (Applications)

로봇 산업 : 산업용 다관절 로봇, 스카라(SCARA) 로봇의 Z축 구동부
반도체 장비 : 정밀 픽앤플레이스(Pick & Place) 장비, 칩 마운터
자동화 설비 : 자동 로더, 툴 체인저(ATC), 포장 기계
의료 기기 : 정밀 주사 펌프 및 진단 장비의 직동 및 회전부

대만 TBI사 소개

대만 타이베이시에 위치한 TBI사는 1986년 설립되어 오랜 역사와 경험을 가진 회사입니다.

볼나사 생산을 시작으로 현재 더욱 다양한 제품 - LM GUIDE, BALL SPLINE 등을 생산하고 있습니다. 두기텍(주)는 1995년 부터 TBI사와 파트너 관계를 형성하여 풍부한 재고를 바탕으로 신속하게 제품을 공급하고 있습니다.

볼 스플라인 제품 분류표

구분	외형	규격	형상 및 특징	카탈로그

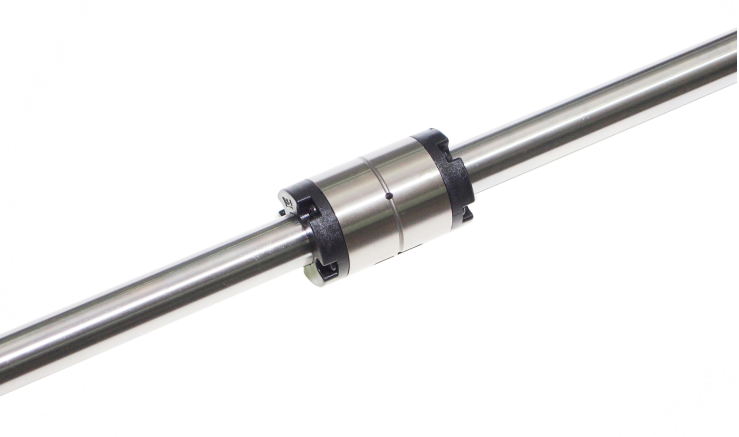

너트		SLT	원통형 타입 몸통의 키홈에 키를 고정하여 사용	PDF

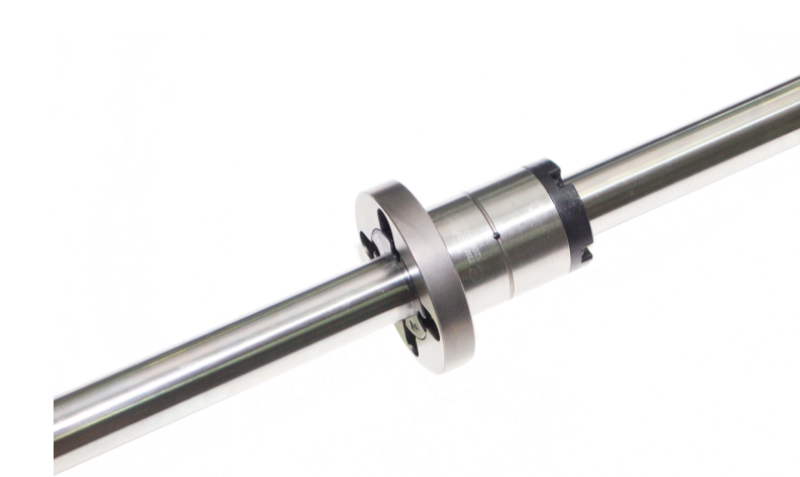

너트		SLF	플랜지 타입 플랜지의 구멍을 통해 조립	PDF

* 정도 등급: N (표준재고), H (주문생산), P (주문생산)
