두기텍 서포트 유니트
두기텍은 국내에서 직접 서포트 유니트를 제작하고 있습니다.
또한 볼나사와 미끄럼 나사 등을 견고하게 고정, 지지할 수 있도록 다양한 규격의 제품을 상시 재고로 보유하고 있습니다.
또한 볼나사와 미끄럼 나사 등을 견고하게 고정, 지지할 수 있도록 다양한 규격의 제품을 상시 재고로 보유하고 있습니다.
서포트 유니트의 구조
본체, 베어링, 로크너트, 칼라로 구성되며 형태에 따라 조립 구조가 달라집니다.
서포트 유니트는 본체(Housing) 내부에 삽입된 베어링이 축을 지지하고, 로크너트로 베어링을 눌러 고정함으로써 흔들림 없이 견고하게 조립되는 구조입니다.
고정측은 접촉각도가 큰 앵귤러 볼베어링을 DF구조로 조립하여 누름판으로 고정하였습니다. 축을 서포트유니트에 단단히 고정하기 위해 로크너트를 죄어 베어링을 축단에 밀착시키고, 세트스크류를 이용하여 다시 고정하여 줍니다.
지지측은 깊은홈볼베어링을 사용하며 유니트 안에서 축이 미세하게 움직일 수 있는 구조로 설계되어, 온도에 따른 길이변화와 가공오차를 흡수하여 줍니다.
두기텍 서포트유니트의 특징
POINT 01
국산화
두기텍은 서포트 유니트를 최초로 국산화(1992년)하여 현재까지 지속적으로 제품을 국내에서 생산하고 있습니다.
POINT 02
설계 조립의 용이성
사양이 표준화되어 다양한 기계 및 장비 설계에 적용하기가 매우 용이합니다.
POINT 03
정밀성
앵귤러 볼베어링을 DF 구조로 조립하여 나사축과 가이드의 평행 오차를 흡수, 조립오차의 악영향을 줄였습니다. 본체의 기준면은 지그에 의해 정밀 제작되었습니다.
POINT 04
미니어쳐 타입
EK/FK4, 5, 6의 P5급 유니트는 미니어쳐 전용으로 개발된 접촉각 45˚인 앵귤러 볼베어링을 사용하여 고강성, 고정도의 성능을 보입니다.
POINT 05
호환성과 경제성
대량생산에 의해 균일한 정밀도를 가져 호환성이 뛰어나며, 원가 절감을 통해 비교적 저렴한 가격에 공급합니다.
POINT 06
편리한 구입
대부분의 규격을 표준 재고로 확보하여 주문 시 당일 출고가 가능하며, 기존 LM 시스템 취급 대리점 어디서나 쉽게 구입할 수 있습니다.
재질 (Materials)
| 종류 | 재질 | 후처리 |
|---|---|---|
| 본체 | SM45C | 흑착색 |
| 로크너트 | SM45C | 흑착색 |
| 칼라 | SM45C | 흑착색 |
| 방진씰 | 우레탄, 합성고무 | - |
* 일부 형번은 알루미늄 재질을 재고로 확보하고 있습니다. 요청에 의해 다른 후처리도 가능합니다.
서포트 유니트의 종류
| 구분 | 외형 | 규격 | 특성 및 특징 | 카탈로그 |
|---|---|---|---|---|
| 블록형 |  |

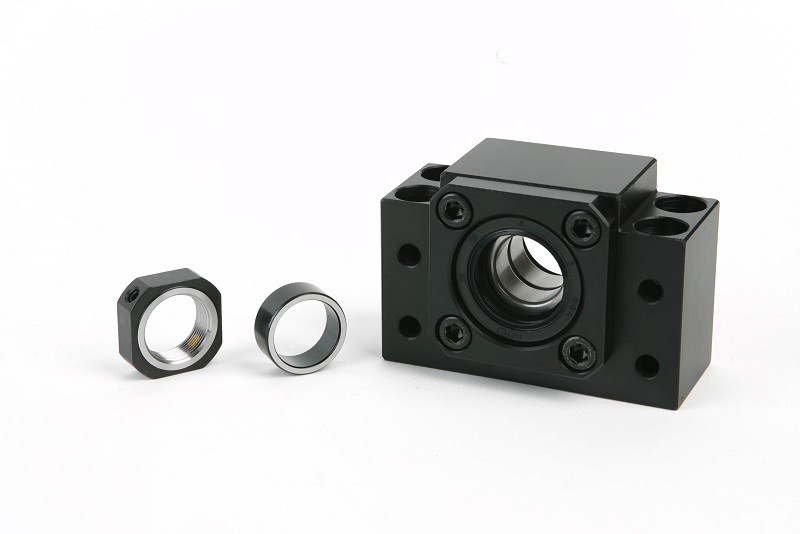

BK |
|
|
 |

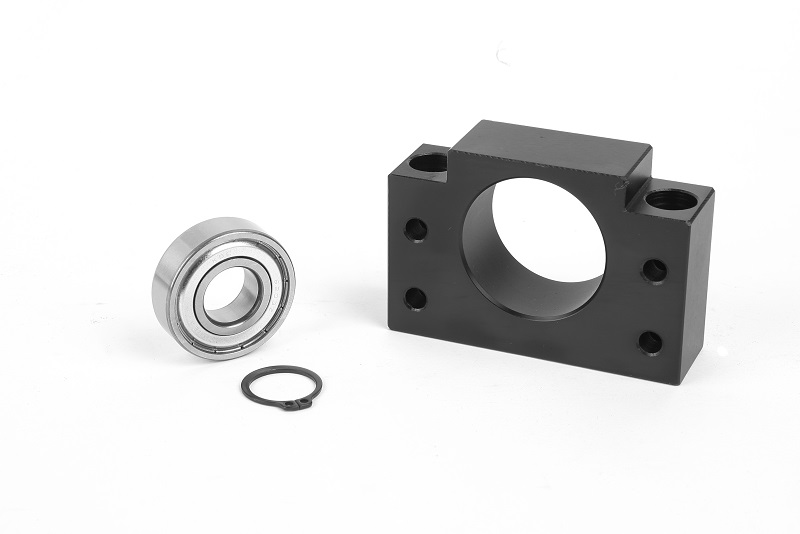

BF |
|
||
| 플랜지형 |  |

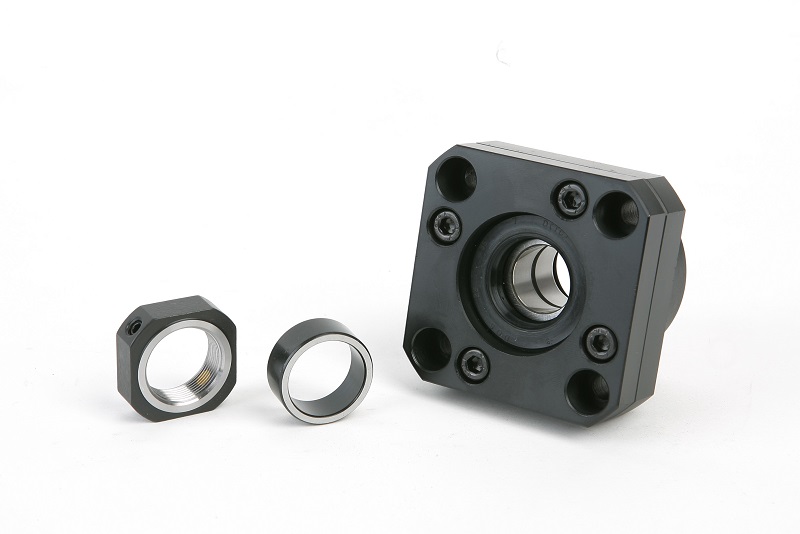

FK |
|
|
 |

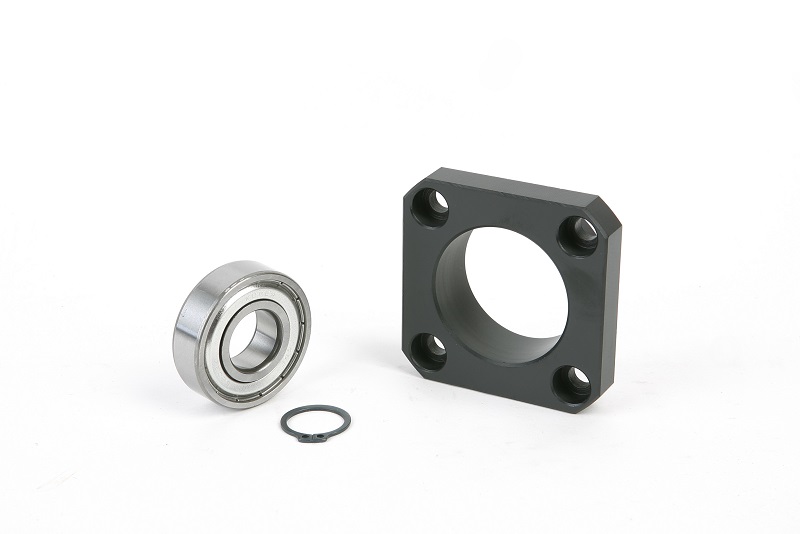

FF |
|
||
| 블록형 |  |

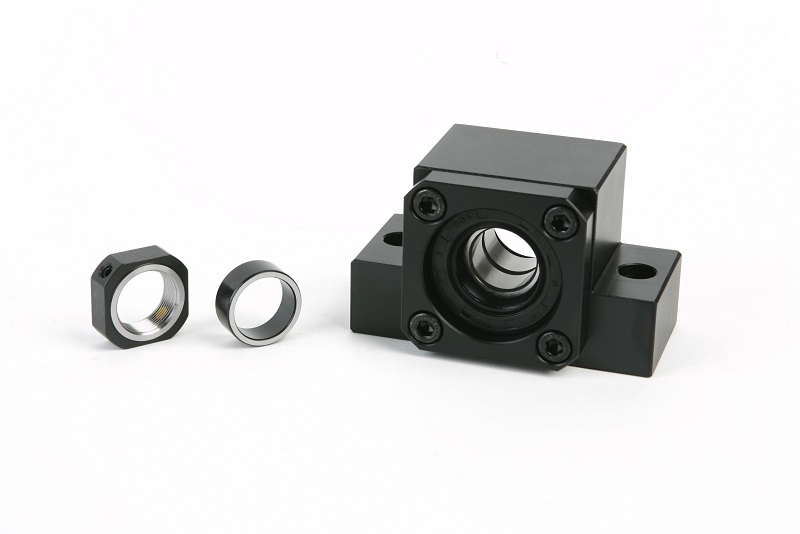

EK |
|
|
 |

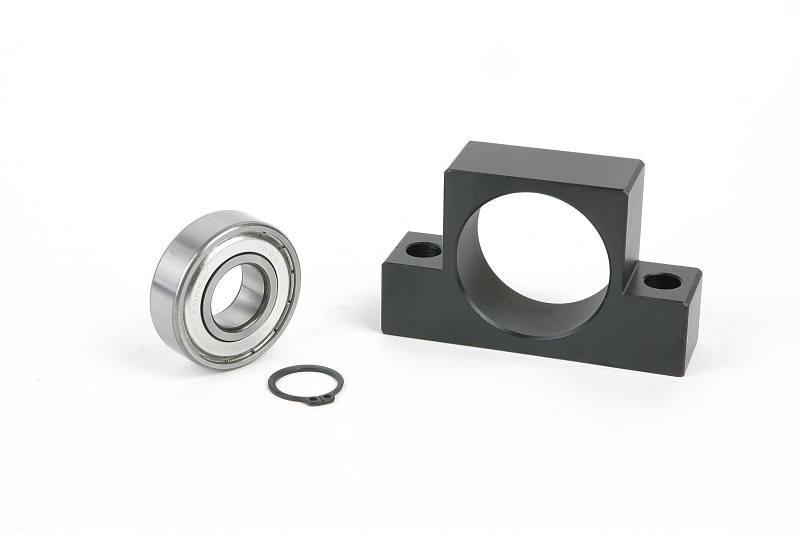

EF |
|
||
| 블록형 |  |

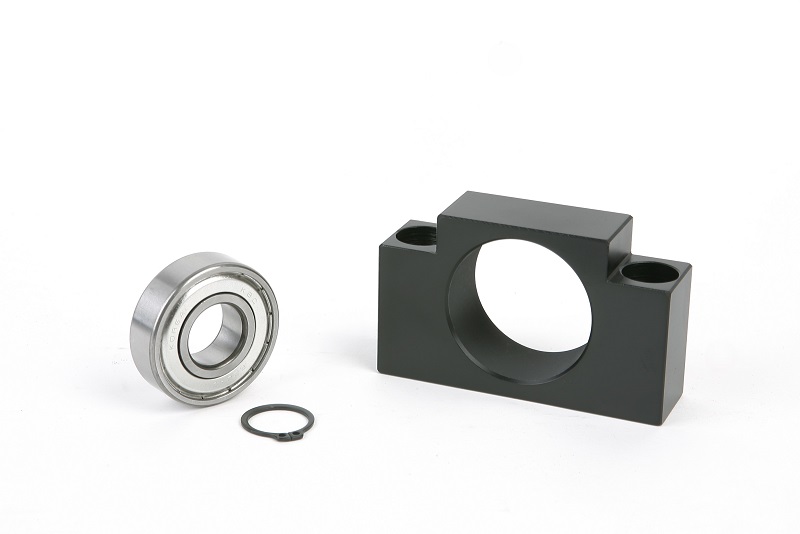

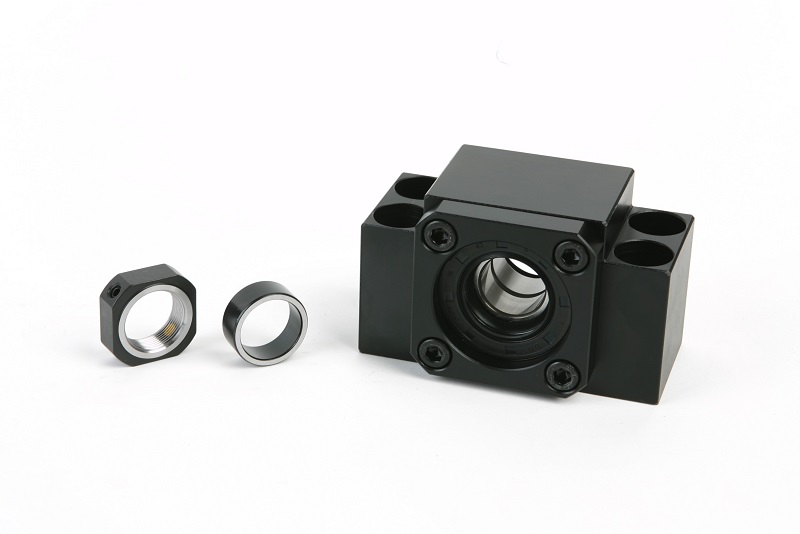

AK |
|
|
 |
AF |
|
||
| 고하중형 |  |
WBK & FK 고하중형 |
|
|
| 기타 부품 | 로크너트, 칼라 | |||
※ 일반급과 예압품의 모든 치수는 동일하나 사용되는 베어링이 달라 표기를 다르게 하였습니다. 제품 상세페이지에는 따로 분리되어 표기하지 않았습니다.
