두기텍(주) - TM Screw (정밀 TM나사)

일본 TOYO사 TM Screw의 특징

일본 TOYO SHAFT (東洋シャフト,동양샤프트) 사는 1964년 설립되어 사이타마현 가와구치시에 본사를 둔 정밀기계부품 전문 제조업체로, 슬라이드 샤프트와 30° 사다리꼴 리드스크류(TM Screw)를 주력으로 생산하고 있습니다.

가와구치 본사 공장을 비롯해 후쿠시마, 후쿠시마 타나쿠라, 니이가타 등 다수의 생산거점을 운영하며 ISO 14001 환경경영 인증을 획득한 안정적인 생산체계를 갖추고 있습니다.

일본 TOYO SHAFT사는 TM Screw 전문 메이커로 오랜 기간의 노하우와 정밀 설비를 갖추어 일본 내에서도 최고 품질의 제품을 생산하고 있습니다.

두기텍(주)는 TOYO SHAFT사와의 파트너십을 통해 우수한 품질의 TM Screw 제품을 국내에 안정적으로 공급하고 있습니다.

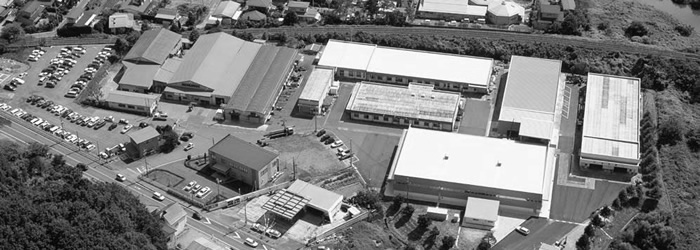

TOYO SHAFT 후쿠시마 공장

TOYO사에서 생산하는 TM나사(KS, JIS규격 : Tr)는 주로 회전운동을 직선운동을 바꿔 부품의 위치를 이동시키는 목적으로 사용됩니다. 전동 미끄럼 나사의 나사산 모양은 여러가지가 있으나 일본 TOYO사는 30° 사다리꼴나사를 표준으로 하며 소형 나사의 경우 60° 삼각나사형태의 전동나사도 생산합니다.

TM스크류 축과 플랜지 너트

다양한 형상의 TM 너트 (플랜지형 · 원통형 · 각형)

30° 사다리꼴 나사

동력전달에 적합한 30° 사다리꼴 나사 형태로 제작되어 동력 전달시 손실을 최소화 합니다. (JIS B0216에 따라 생산)

(unit : mm)

pitch	a	b	c	h2	h1
2	0.25	0.5	0.5	0.75	1.25
3	0.25	0.5	0.75	1.25	1.75
4	0.25	0.5	1	1.75	2.25
5	0.25	0.75	1.25	2	2.75
6	0.25	0.75	1.5	2.5	3.25
8	0.25	0.75	2	3.5	4.25
10	0.25	0.75	2.5	4.5	5.25
12	0.25	0.75	3	5.5	6.25

두기텍 TM 스크류의 장점

POINT 01

정밀성

일본 TOYO Shaft사는 일본의 기술력과 노하우를 바탕으로 정밀 TM Screw를 생산하고 있습니다. 리드정밀도는 C8급 정밀도(±0.1/300mm)를 기본으로 생산하고 있습니다(SMR 제외).

TMR, TMH, TMSR의 경우 전조 성형 후 축 외경을 센터레스 연삭하기 때문에 축의 휨량이 매우 적고 양단 가공시 중심내기 작업이 용이합니다. 전조가공시에도 가공 응력이 제거 되어 있으므로 양단을 추가 가공하여도 가공 응력에 의한 변형이 거의 없습니다.

POINT 02

다양성, 호환성

다양한 축경 (∅5 ~ ∅50), 다양한 리드(2mm~40mm)를 가진 제품을 표준재고로 확보하여 선택의 폭이 넓습니다. 또한 오른나사외에 왼나사 표준축과 너트, 좌우나사 등 다양한 제품을 보유하고 있습니다.

모든 제품은 엄격한 기준으로 정밀하게 치수 관리를 하고 있어 축과 너트의 호환성이 높습니다.

POINT 03

빠른 납기

다양한 제품을 수입하여 대량으로 재고를 보유하고 있습니다. 단말가공이 없는 경우 당일 발송이 가능합니다.

POINT 04

자동 조심

30° 도 사다리꼴 나사는 축과 너트의 15° 미끄럼 분력에 의해 축의 중심으로 자동 조심이 되므로 너트의 나사면에 편하중이 걸리지 않아 이상마모 현상없이 고르게 접촉합니다.

POINT 05

셀프락 (Self Lock)

한줄나사를 수직으로 사용하는 경우 나사의 리드각에 의한 회전분력보다 미끄럼 마찰력이 더 크므로 하중에 의해 너트가 흘러내리는 현상이 없습니다.

다줄나사의 경우 리드각이 크므로 너트가 흘러내릴 수 있습니다.

TM Screw 형번구성

한줄나사 축 형번 구성

1TM

2R

316

4L

*

5600

6D

7RD

1TMTOYO 리드스크류
고정 기호

2R특성구분
R : 전조나사
L : 절삭나사
C : 좌우나사
SR : SUS 나사

316축경 (mm)
Ø8 ~ Ø50

4L나사방향
무기호 : 오른나사
L : 왼나사

5600전체 길이 (mm)

6D가공유무
L : 소재만
D : 가공포함

7RD축 후처리
무기호 : 후처리없음
RD : 레이던트 후처리

예시 : ① TMR16*500D (축) ② TTM16 (너트)

다줄나사 축 형번 구성

1TM

2H

316

424

*

5600

6D

7RD

1TMTOYO 리드스크류
고정 기호

2H다줄나사
다줄나사 고정 기호

316축경 (mm)
Ø8 ~ Ø25

424리드 (mm)

5600전체 길이 (mm)

6D가공유무
L : 소재만
D : 가공포함

7RD축 후처리
무기호 : 후처리없음
RD : 레이던트 후처리

예시 : ① TMH1624*500D (축) ② TTMH1624 (너트)

삼각나사 축 형번 구성

1SM

2R

350

408

*

5200

6D

7RD

1SMTOYO 삼각나사
고정 기호

2R전조나사
전조나사 고정 기호

350축경 (mm)
Ø5 ~ Ø8

408리드 (mm)
0.8 / 2 / 10 mm
※ SMR5008은 리드 0.8mm

5200전체 길이 (mm)

6D가공유무
L : 소재만
D : 가공포함

7RD축 후처리
무기호 : 후처리없음
RD : 레이던트 후처리

예시 : ① SMR5020*200D (축) ② ASM5020 (너트)

💡 표기 시 유의사항

각각의 나사와 대응되는 너트를 따로 표기하여 주시기 바랍니다.
ATMR20*2000처럼 축과 너트를 붙여서 표기할 경우 납품에 오류가 있을 수 있습니다.
축과 너트는 조립하지 않은 상태로 출하됩니다.

TM Screw 너트 제품 분류표

구분	규격	규격 (축경)	카탈로그

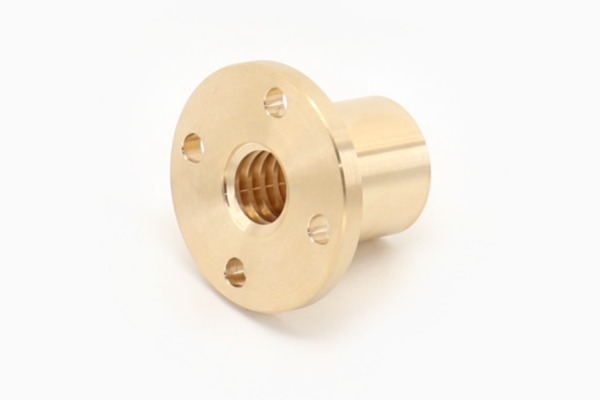

한줄나사 너트	TTM	플랜지형, Ø8 ~ Ø50	PDF
	FTM	플랜지형, Ø10 ~ Ø50	PDF

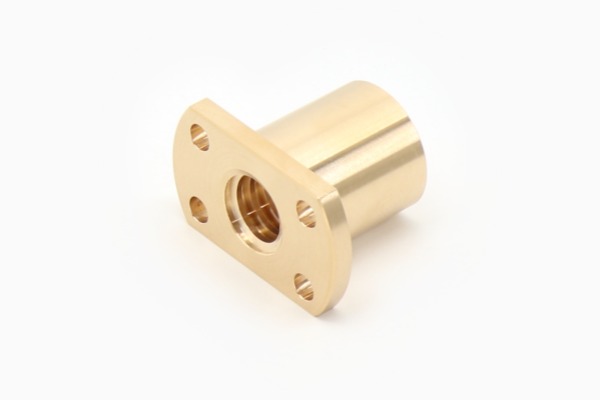

	ATM	플랜지형, Ø10 ~ Ø50	PDF

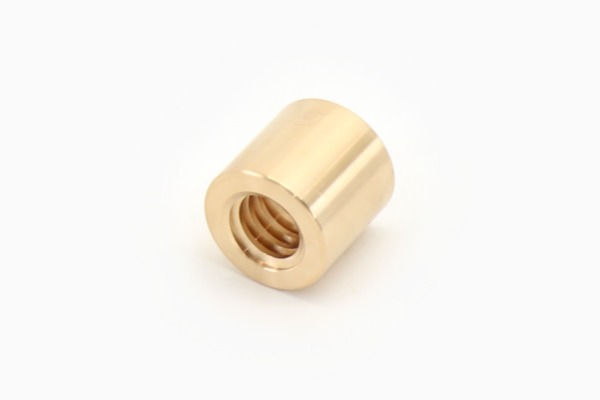

	STM	원통형, Ø10 ~ Ø50	PDF

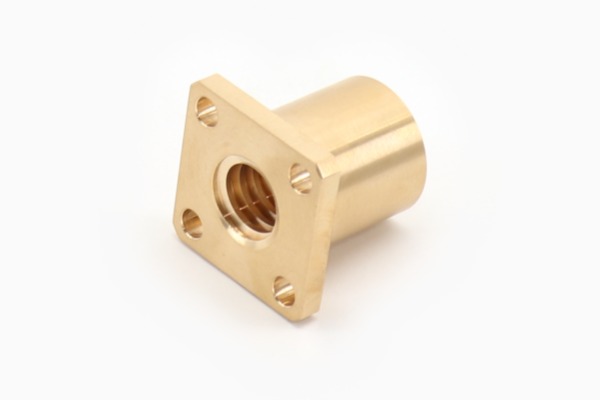

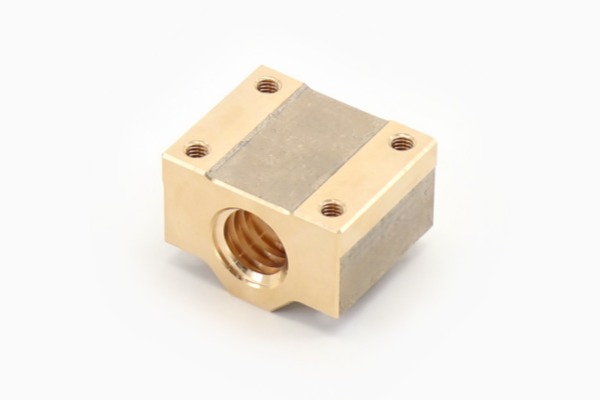

	BTM	각형, Ø10 ~ Ø32	PDF

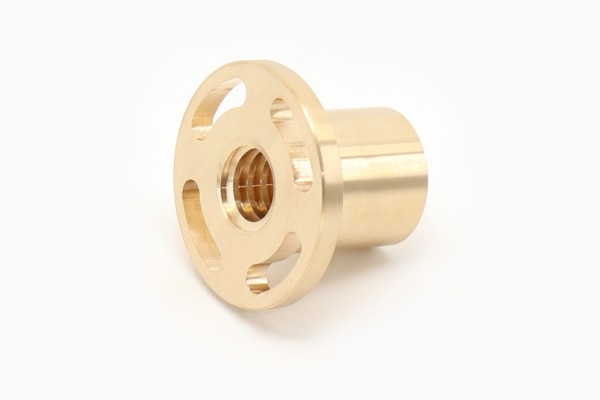

	CTM	센터링 조정형, Ø8 ~ Ø32	PDF

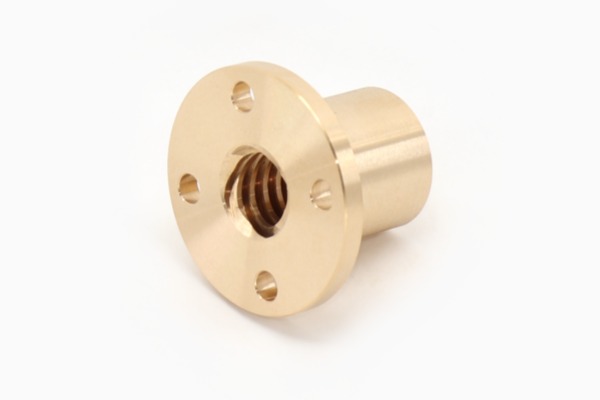

다줄나사 너트	TTMH	플랜지형, Ø8 ~ Ø25	PDF

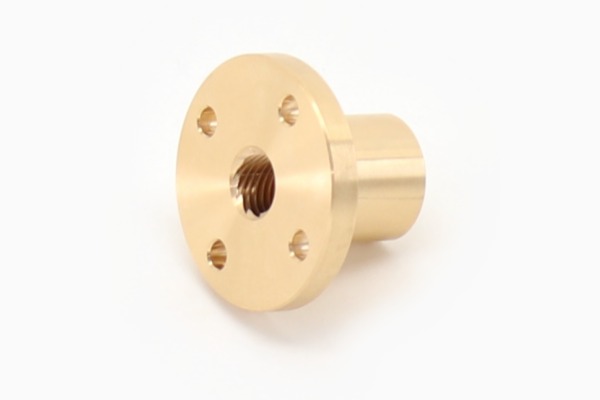

삼각나사 너트	TSM	플랜지형, Ø5 ~ Ø8	PDF

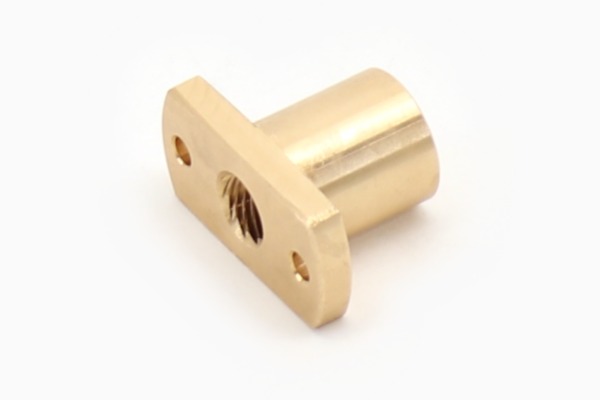

	ASM	플랜지형, Ø5 ~ Ø8	PDF

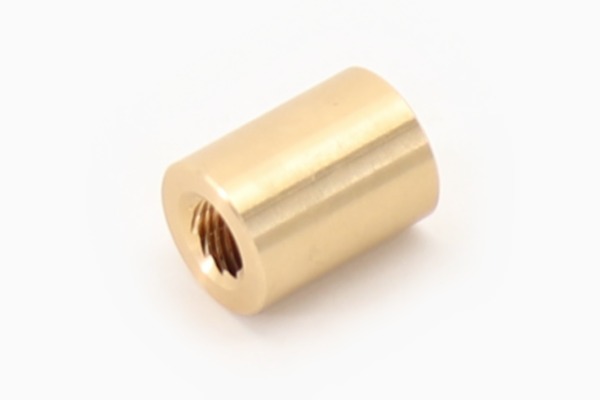

	SSM	원통형, Ø5 ~ Ø8	PDF
